免责声明：由于实际工况与设定计算理想工况难免有差别，本方案仅供参考，不作为客户由此导致选型不当引起损失的追责依据。





客户选型应用方案



◇电气柜/箱概况: 电气控制柜

1）应用环境：室内

  ①极限温度 35℃~-20℃   ②湿度 30-80%RH

2）箱/柜体规格：

①屏柜一 规格尺寸:2300*1600*1200mm (高*宽*深)

②屏柜二 规格尺寸:2300*800*1200mm (高*宽*深)



3）柜内元器件情况：未明确

4）方案功用及要求：

  ①满足条件工况要求下的散热、加热、部分除湿功能需求

②为屏柜提供门控型照明灯具

◆    选型计算及应用

1） 根据选型计算公式，得出需要的参数：



①     屏柜一 所需要的散热风量【最高环境温度35℃；柜内允许温度45℃；杂散损耗0；低海拔地区】

248m³/h





          所需要的加热功率【最低环境温度-20℃；柜内允许温度5℃；杂散损耗0；低海拔地区】

 2069W

②     屏柜二所需要的散热风量【最高环境温度35℃；柜内允许温度45℃；杂散损耗0；低海拔地区】

135m³/h





          所需要的加热功率【最低环境温度-20℃；柜内允许温度5℃；杂散损耗0；低海拔地区】

1376W

2） 散热风扇选型推荐



■     屏柜一



推荐选用 1)CM177L 0-230百叶窗风扇过滤器组（带风扇；IP54） 两只 安装在屏柜后板下三分之一位置



       2)CM177L 0-H百叶窗出口过滤器（不带风扇） 四只 其中两只安装在屏柜后板上三分之一位置；另外两只安装在门板下方三分之一位置





          3)百叶窗风扇过滤器组采用温度控制器CM010K1（常开型，0-60℃范围可设置，达到设定温度闭合）来进行启停控制，并考虑加上手动控制按钮



■     屏柜二



推荐选用 1)CM177L 0-230百叶窗风扇过滤器组（带风扇；IP54） 一只 安装在屏柜后板下三分之一位置





       2)CM177L 0-H百叶窗出口过滤器（不带风扇） 两只 其中一只安装在屏柜后板上三分之一位置；另外一只安装在门板下方三分之一位置





          3)百叶窗风扇过滤器组采用温度控制器CM010K1（常开型，0-60℃范围可设置，达到设定温度闭合）来进行启停控制，并考虑加上手动控制按钮



3） 加热器选型推荐



●    屏柜一 ：1）CM1200H-CHA1型加热器（自带风机；自带温度控制器0-60度范围可设置） 两台



安装在电气柜底部

2）建议将该加热器温度根据季节设置在较高位置，以保持电气柜内温度始终比柜外高1-2度，避免因为湿度大温差导致的凝露出现。

●    屏柜二：1）CM1200H-CHA1型加热器（自带风机；自带温度控制器0-60度范围可设置） 一台



安装在电气柜底部

2）建议将该加热器温度根据季节设置在较高位置，以保持电气柜内温度始终比柜外高1-2度，避免因为湿度大温差导致的凝露出现。

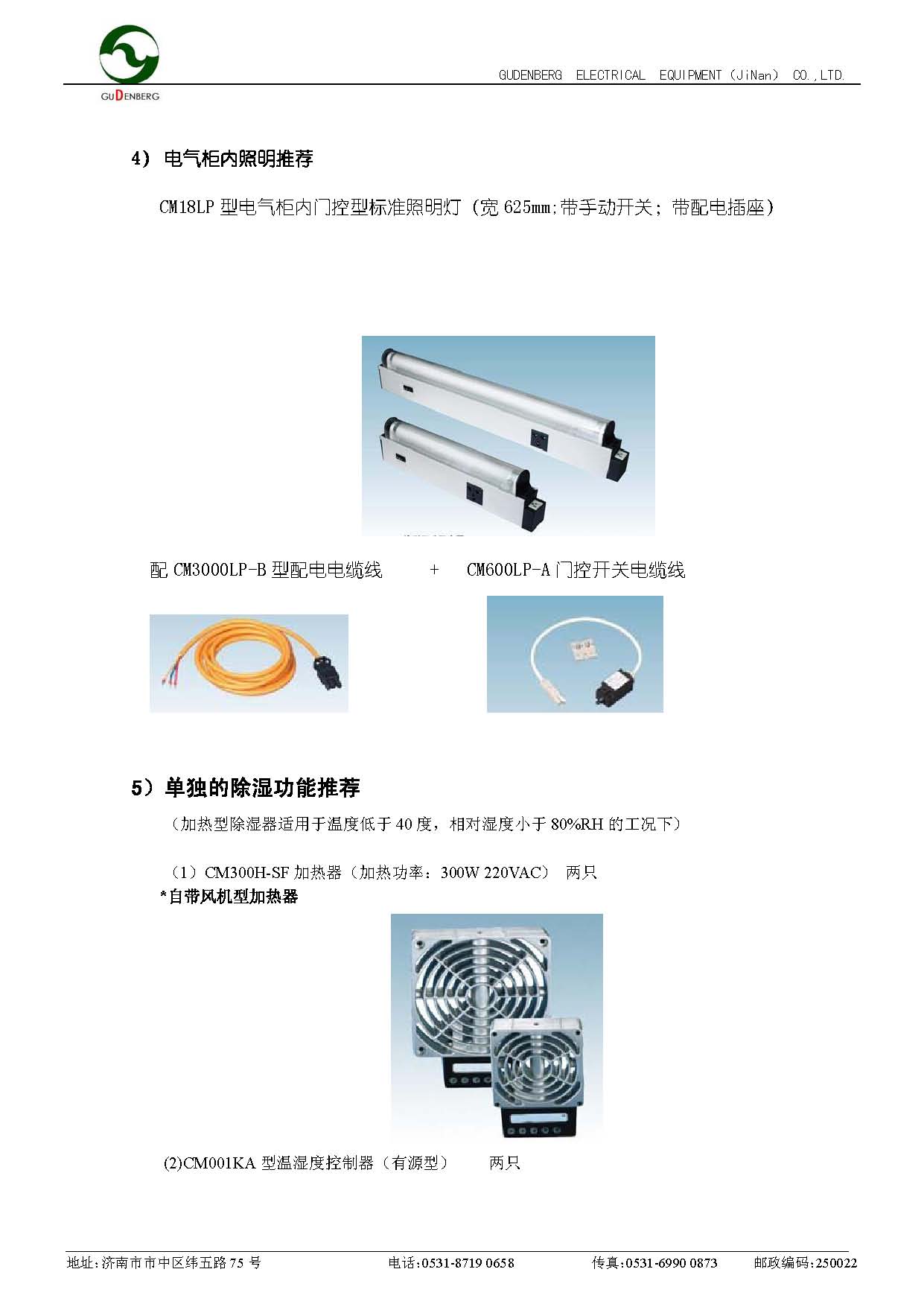

4） 电气柜内照明推荐

CM18LP型电气柜内门控型标准照明灯（宽625mm;带手动开关；带配电插座）



配CM3000LP-B型配电电缆线     +   CM600LP-A门控开关电缆线



   5）单独的除湿功能推荐



        （加热型除湿器适用于温度低于40度，相对湿度小于80%RH的工况下）



（1）CM300H-SF加热器（加热功率：300W 220VAC） 两只

*自带风机型加热器



(2)CM001KA型温湿度控制器（有源型）    两只



相关应用：



1）  电气联接：将加热器与温度控制器组成串接回路（需用户配必要的断路器等元件），再做并联



2）  元件安装：加热器及温度控制器都是

35mm DIN导轨卡装；尽量安装在柜体下部风口朝上；注意不要安装在热敏材料上；注意加热器与周围元器件的距离





3）  元器件外型规格尺寸：参阅选型资料





4）  应用参考示意图：



【①H-SF型加热器及安装卡件  ②K1型温度控制器   ③ 35mm DIN导轨（用户自配）】



免责声明：由于实际工况与设定计算理想工况难免有差别，本方案仅供参考，不作为客户由此导致选型不当引起损失的追责依据。
